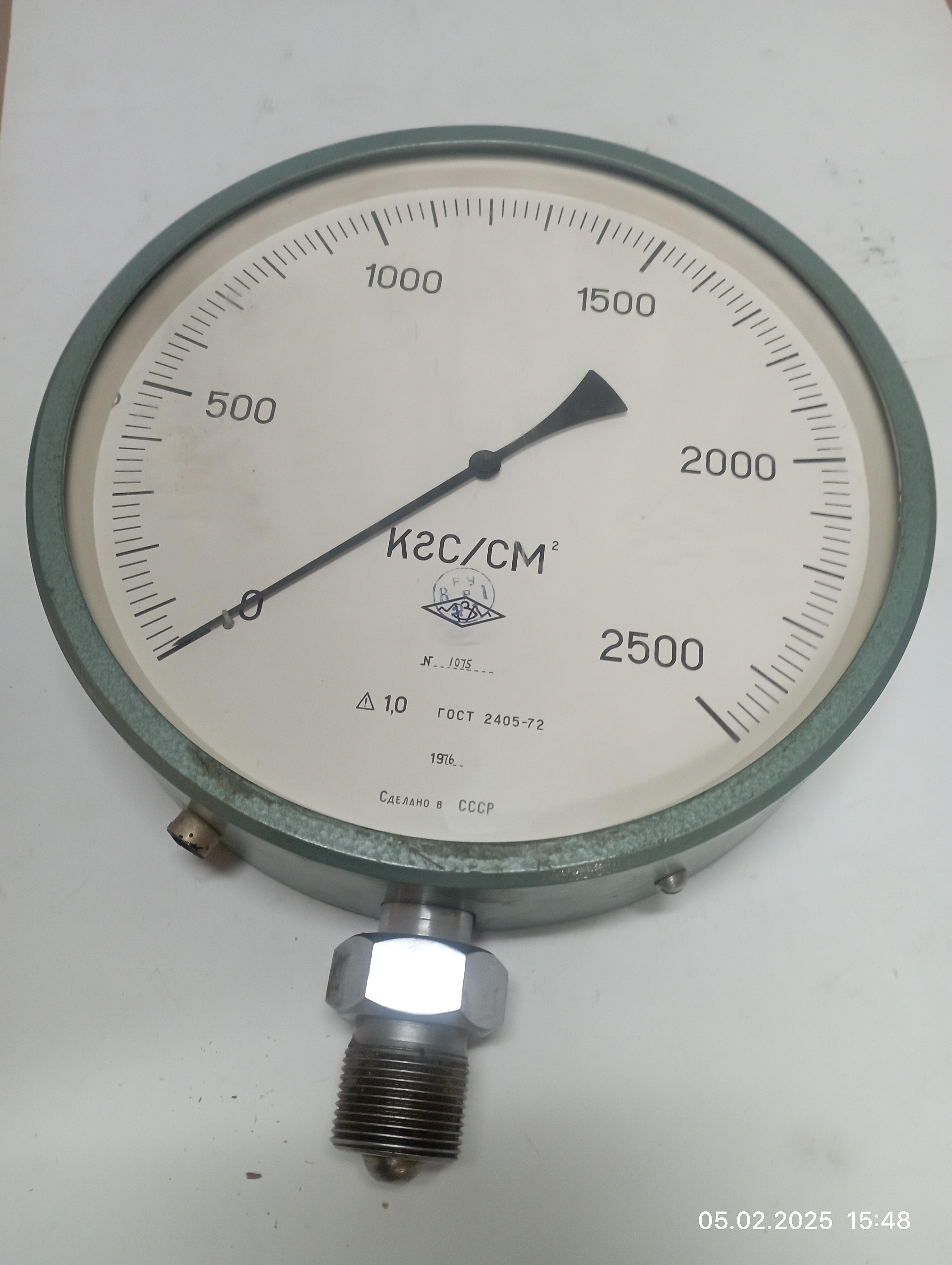

Манометры сверхвысокого давления показывающие СВ-2500
Манометры сверхвысокого давления показывающие СВ-2500, СВ-4000, СВ-6000, СВ-10000, однострелочные с одновитковой трубчатой пружиной предназначены для измерения избыточного давления взрывобезопасных некристаллизующихся неагрессивных жидкостей.
Действие манометров основано на использовании зависимости между измеряемым давлением и упругой деформацией одновитковой трубчатой пружины, перемещение свободного конца которой передаточным механизмом преобразуется в угловое перемещение показывающей стрелки.
Технические характеристики манометра сверхвысокого давления показывающего типа СВ:
- Верхний предел измеряемого давления: 2500, 4000, 6000, 10000 кгс/см2
- Пределы допускаемой основной погрещности при температуре окружающего воздуха 23 +/– 2°С: составляет +/-1% от верхнего предела измерений
- Климатическое исполнение: УХЛ категория 4.2 по ГОСТ 15150-69, но для работы при температуре окружающего воздуха от 10 до 35°С при относительной влажности до 80%
- Закон распределения времени безотказной работы: экспоненциальный
- Вероятность безотказной работы за 1000 ч: Манометр сверхвысокого давления показывающий типа СВ, однострелочный с одновитковой трубчатой пружиной предназначен для измерения избыточного давления взрывобезопасных некристаллизующихся неагрессивных жидкостей.
- Действие манометра основано на использовании зависимости между измеряемым давлением и упругой деформацией
- по скрытым отказам Рс: 0,85
- по явным отказам Ря: 0,9
- Материалы деталей, контактирующих с измеряемой средой: сталь 18Х2Н4ВА (ГОСТ 4543-71), сталь 50ХФА (ГОСТ 14959-79)
- Масса манометра: 6 кг
- Габаритные размеры манометра: 325х269х64 мм
- Условия эксплуатации:
- Температура воздуха: от 5 до 35°С
- Относительная влажность воздуха: до 80%
- Условия транспортировки:
- Температура воздуха: от -50 до +50°С
- Относительная влажность воздуха: 80%
