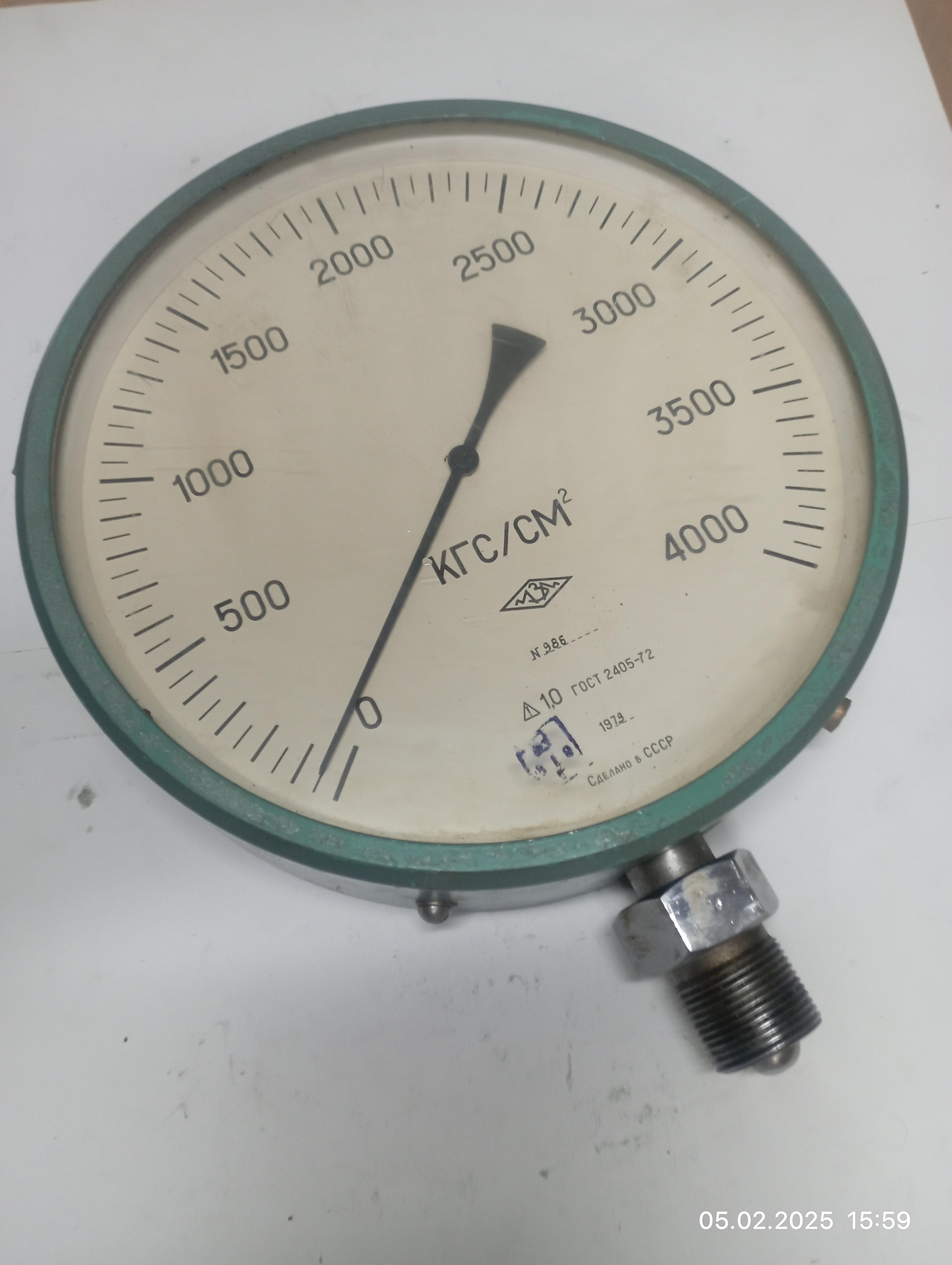

Манометры сверхвысокого давления показывающие СВ-4000,

Манометры сверхвысокого давления показывающие  СВ-2500, СВ-4000, СВ-6000, СВ-10000, однострелочные с одновитковой трубчатой пружиной предназначены для измерения избыточного давления взрывобезопасных некристаллизующихся неагрессивных жидкостей.
Действие манометров основано на использовании зависимости между измеряемым давлением и упругой деформацией одновитковой трубчатой пружины, перемещение свободного конца которой передаточным механизмом преобразуется в угловое перемещение показывающей стрелки.

Технические характеристики манометра сверхвысокого давления показывающего типа СВ:

• Верхний предел измеряемого давления: 2500, 4000, 6000, 10000 кгс/см2
• Пределы допускаемой основной погрещности при температуре окружающего воздуха 23 +/– 2°С: составляет +/-1% от верхнего предела измерений
• Климатическое исполнение: УХЛ категория 4.2 по ГОСТ 15150-69, но для работы при температуре окружающего воздуха от 10 до 35°С при относительной влажности до 80%
• Закон распределения времени безотказной работы: экспоненциальный
• Вероятность безотказной работы за 1000 ч: Манометр сверхвысокого давления показывающий типа СВ, однострелочный с одновитковой трубчатой пружиной предназначен для измерения избыточного давления взрывобезопасных некристаллизующихся неагрессивных жидкостей.
• Действие манометра основано на использовании зависимости между измеряемым давлением и упругой деформацией
• по скрытым отказам Рс: 0,85
• по явным отказам Ря: 0,9
• Материалы деталей, контактирующих с измеряемой средой: сталь 18Х2Н4ВА (ГОСТ 4543-71), сталь 50ХФА (ГОСТ 14959-79)
• Масса манометра: 6 кг
• Габаритные размеры манометра: 325х269х64 мм
• Условия эксплуатации:
• Температура воздуха: от 5 до 35°С
• Относительная влажность воздуха: до 80%
• Условия транспортировки:
• Температура воздуха: от -50 до +50°С
• Относительная влажность воздуха: 80%
