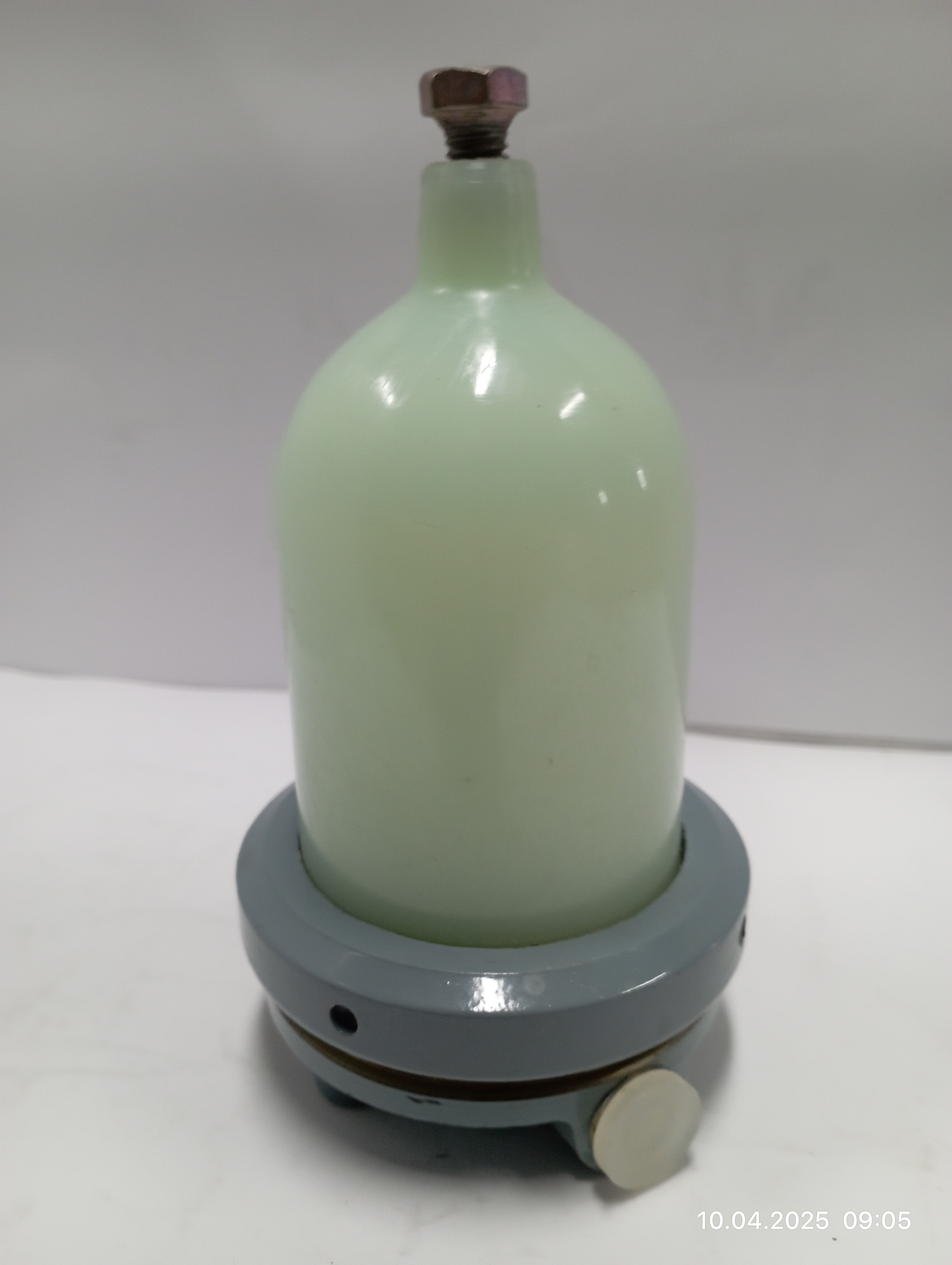

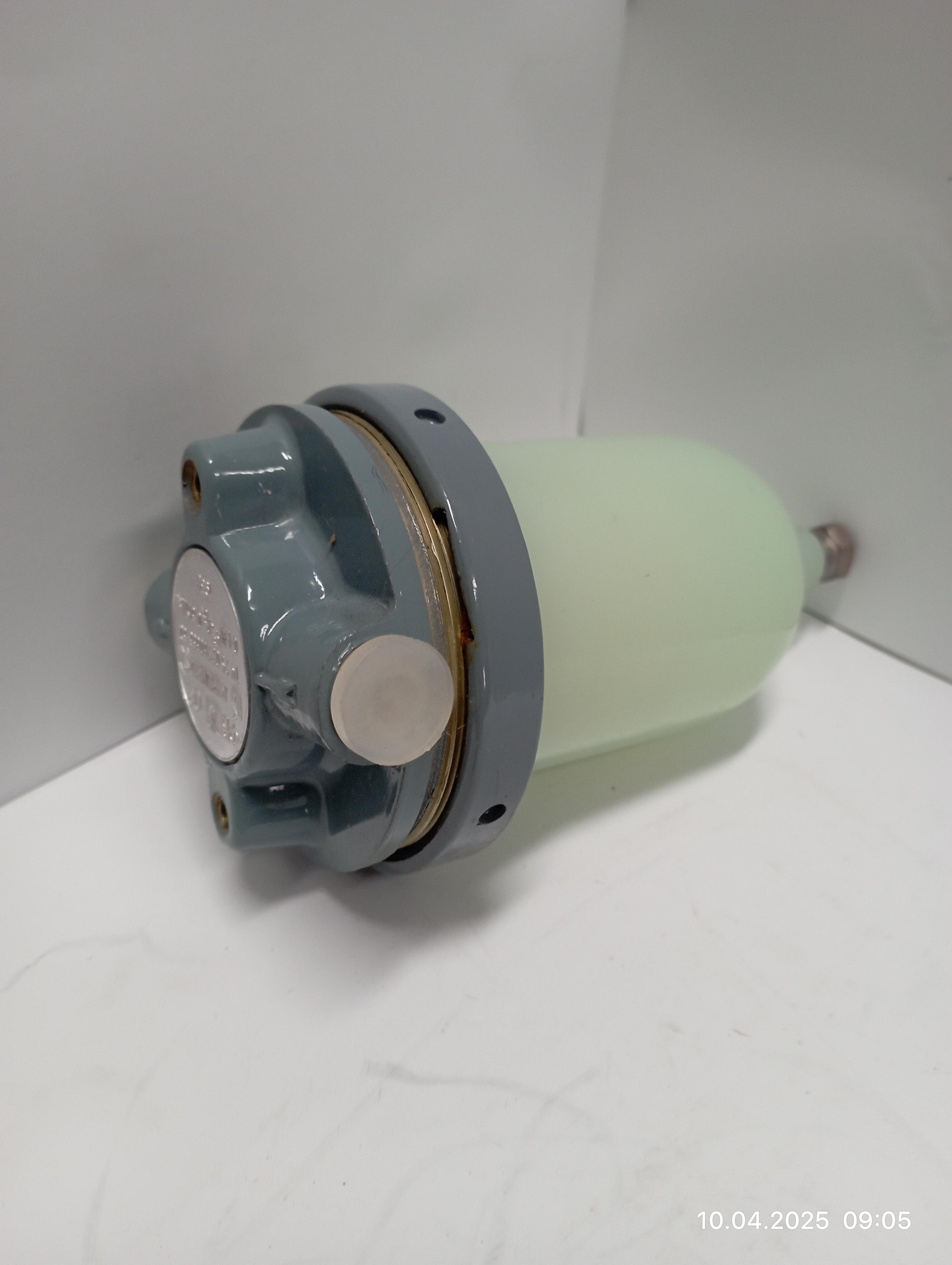

Фильтр ФВ 6-02

Фильтр воздуха ФВ-6-02 предназначен для окончательной, тонкой очистки воздуха питания пневматических приборов и средств автоматизации от механических примесей, масла и влаги. Применяется перед исполнительными механизмами пневмоавтоматики в химической, нефтехимической, пищевой и других отраслях.

Принцип действия фильтра ФВ 6-02 основан на комбинированном способе очистки сжатого воздуха, включающем фильтрацию и применение силовых полей.

Очистка воздуха в фильтре ВФ-6-02 осуществляется в две стадии:

- предварительное частичное отделение механических частиц и конденсирующихся паров жидкости, которые оседают на дно отстойника;

- тонкая очистка при последующем прохождении воздуха через фильтрующий патрон из высокоэффективного материала, обеспечивающего тонкость фильтрации до 5 мкм.

Фильтр воздушный ФВ-6-02 состоит из корпуса, имеющего входное и выходное отверстия фильтрующего патрона, закрепленного на корпусе с помощью резьбы и крышки, выполняющей роль отстойника. Герметизация мест соединений корпуса с патроном фильтрующим и крышкой осуществляется прокладками. Слив конденсата и сброс примесей производятся через отверстие, запираемое пробкой. Отражатель предотвращает захват конденсата проходящим потоком воздуха. Очищаемый воздух, пройдя входное отверстие корпуса и центральное отверстие фильтрующего патрона, изменяет направление движения. За счет сил инерции содержащиеся в нем более крупные примеси выделяются и скапливаются в виде конденсата и твердых частиц в крышке под отражателем. Направляясь к выходному отверстию, воздух проходит четыре слоя фильтрового материала, намотанного на кране фильтрующего патрона, что обеспечивает окончательную очистку воздуха от мельчайших частиц аэрозолей.

Условия эксплуатации фильтра ФВ6-02: температура окружающего воздуха -50...+50°С; относительная влажность до 95% при 35°С.

Фильтр ФВ-6-02 монтируют вблизи редуктора давления воздуха, присоединяют к воздухопроводу в вертикальном положении отстойником вниз.

Технические характеристики фильтра ФВ-6-02:

Максимальный расход воздуха	6 м³/ч
Максимальное допустимое давление на входе	0,08 Мпа
Минимальное допустимое давление на входе	0,03 Мпа
Загрязненность воздуха на выходе из фильтра при 5 классе на входе должна быть	не ниже 1 класса
Степень очистки воздуха в течение 4500 ч работы фильтрующего элемента	99,96 %
Падение давленияв фильтре при нижнем значении давления на входе и максимальном расходе	0,02 Мпа
Допустимая температура окружающей среды	от - 50 до +60 °С
Габаритные размеры	Ø78х140 мм
Масса	0,5 кг
