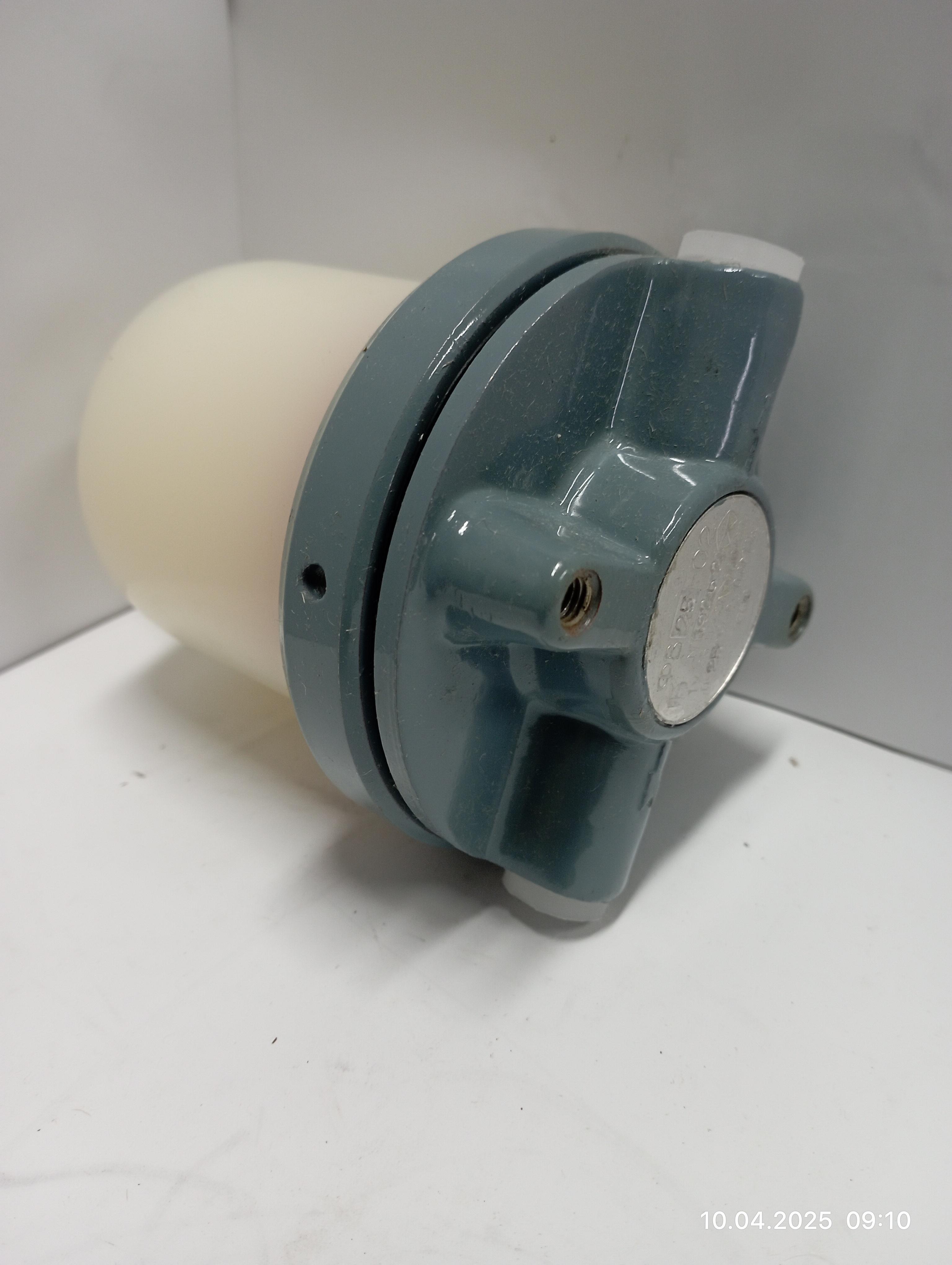

Фильтр ФВ 25-02

Фильтр воздуха ФВ-25-02 предназначен для окончательной, тонкой очистки воздуха питания пневматических приборов и средств автоматизации от механических примесей, масла и влаги. Применяется перед исполнительными механизмами пневмоавтоматики в химической, нефтехимической, пищевой и других отраслях.

Принцип действия фильтра ФВ 25-02 основан на комбинированном способе очистки сжатого воздуха, включающем фильтрацию и применение силовых полей.

Очистка воздуха в фильтре ВФ-25-02 осуществляется в две стадии:

- предварительное частичное отделение механических частиц и конденсирующихся паров жидкости, которые оседают на дно отстойника;

- тонкая очистка при последующем прохождении воздуха через фильтрующий патрон из высокоэффективного материала, обеспечивающего тонкость фильтрации до 5 мкм.

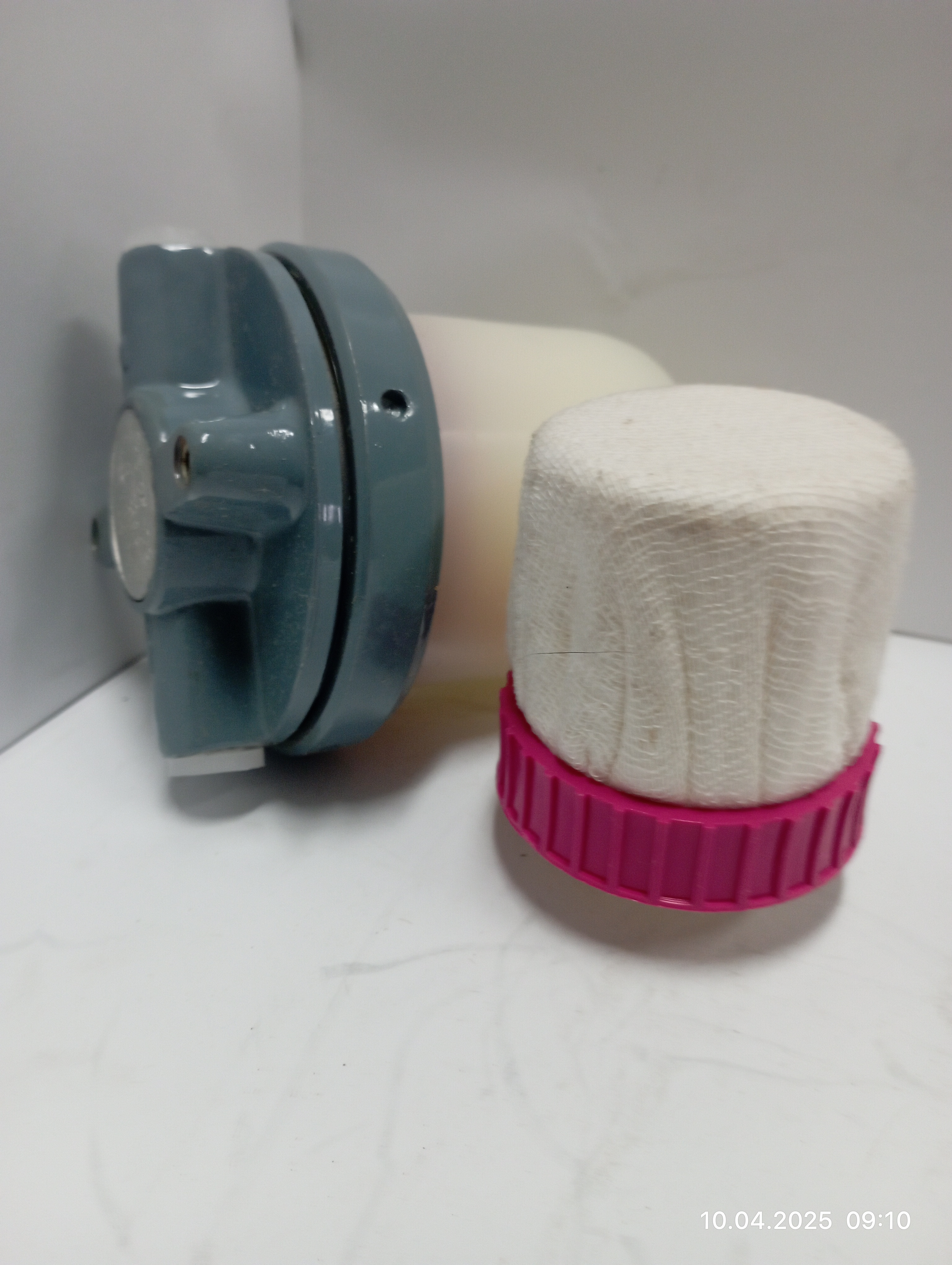

Фильтр воздушный ФВ-25-02 состоит из корпуса, имеющего входное и выходное отверстия фильтрующего патрона, закрепленного на корпусе с помощью резьбы и крышки, выполняющей роль отстойника. Герметизация мест соединений корпуса с патроном фильтрующим и крышкой осуществляется прокладками. Слив конденсата и сброс примесей производятся через отверстие, запираемое пробкой. Отражатель предотвращает захват конденсата проходящим потоком воздуха. Очищаемый воздух, пройдя входное отверстие корпуса и центральное отверстие фильтрующего патрона, изменяет направление движения. За счет сил инерции содержащиеся в нем более крупные примеси выделяются и скапливаются в виде конденсата и твердых частиц в крышке под отражателем. Направляясь к выходному отверстию, воздух проходит через слоя фильтрового материала, намотанного на кране фильтрующего патрона, что обеспечивает окончательную очистку воздуха от мельчайших частиц аэрозолей.

Условия эксплуатации фильтра ФВ25-02: температура окружающего воздуха -50...+50°С; относительная влажность до 95% при 35°С.

Фильтр ФВ-25-02 монтируют вблизи редуктора давления воздуха, присоединяют к воздухопроводу в вертикальном положении отстойником вниз.

Технические характеристики фильтра ФВ-25-02:

Характеристики	Значение
Максимальный расход воздуха	25 м3/час
Допустимое давление на входе:
максимальное	0,8 (8) кгс/см2
минимальное	0,3 (3) кгс/см2
Падение давления в фильтрах при нижнем значении давления на входе и максимальном расходе	Не более 0,02 (0,2)  МПа (кгс/см2)
Класс загрязненности воздуха по ГОСТ 17433 на выходе при 5 классе на входе	не ниже 1 класса
Размер твердых частиц на выходе	не более 5мкм
Степень очистки воздуха фильтром в течение 45000 ч работы фильтрующего элемента	99,95 %
Габаритные размеры	145х140хØ90  мм
Масса	не более 0,8 кг
