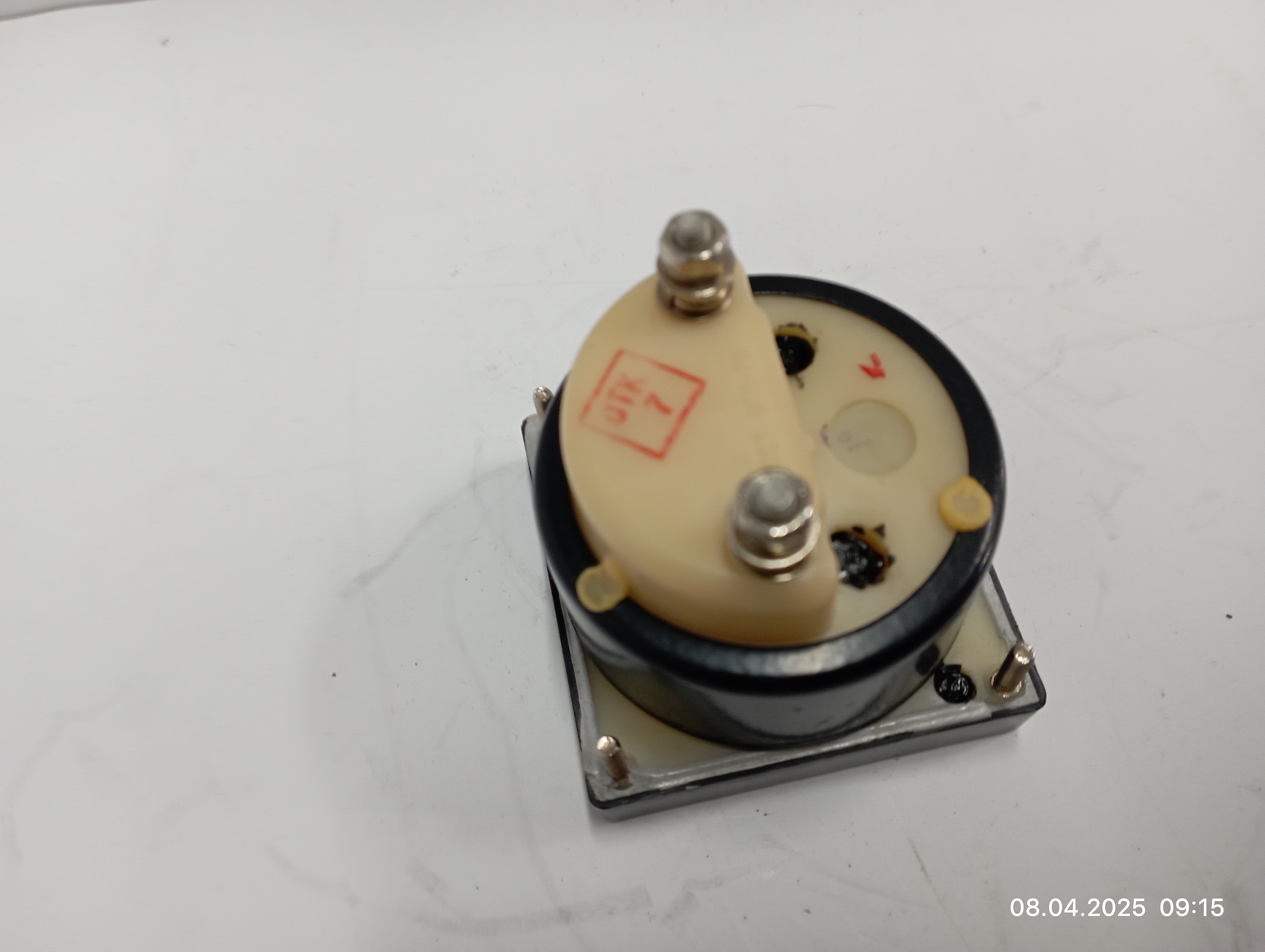

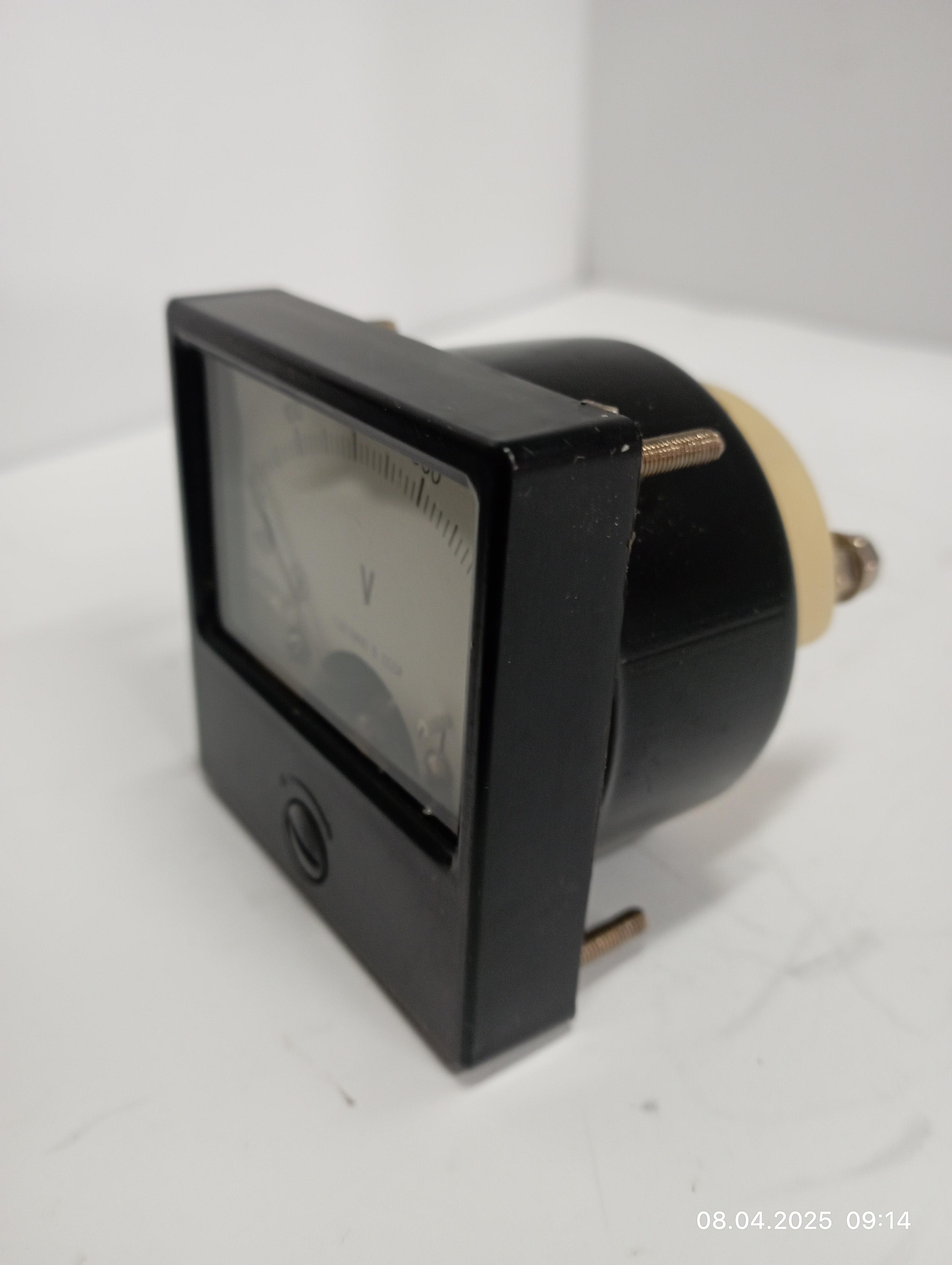

Вольтметр М2001/1

Вольтметр М2001/1

Амперметр М2001, вольтметр М2001 (М 2001; М-2001; m2001; m 2001; m-2001)

Амперметр М2001, вольтметр М2001 - щитові прилади, призначені для вимірювань струму і напруги в колах постійного струму.

Клас точності - 2,5.

Габарити - 60×60×69,5 мм.

Вибропрочный, ударостійкий, брискозахищеність.

Конструкційно амперметри М2001 і вольтметри М2001 є приладами електромагнітної системи. Кожен прилад оформлений в корпусі з термореактивной пластмаси. За виконанням корпусу прилади відносяться до пило - і брискозахищеність. Рухома частина вимірювального механізму має керновые опори.

Технічні характеристики М2001

Кінцеве значення шкали, яке має амперметр М2001 і вольтметр М2001, а також спосіб включення приладів подані в Таблиці 1

Вольтметри М2001 з односторонньою шкалою
Кінцеве значення шкали	Струм повного відхилення, не більше	Падіння напруги, не більше	Включення приладу
1,5 В	1мА		Безпосереднє
3В	1мА
7,5 В	1мА
15В	1мА
30В	1мА
50В	1мА
75В	1мА
150В	1мА
250В	1мА
300В	1мА
450В	1мА
600В	1мА		З додатковим опором 0,6 МОм/1мА
1кВ	1мА		З додатковим опором 1МОм/1мА
1,5 кВ	1мА		З додатковим опором 1,5 МОм/1мА
3кВ	1мА		З додатковим опором 3МОм/1мА
3В/30В	1мА		Безпосереднє
7,5 ДО/300В	1мА
15В/300В	1мА
15В/500мА	5мА	75мВ	З індивідуальним зовнішнім шунтом типу Р105 та індивідуальним додатковим опором типу Р105
30В/50мА	5мА	75мВ	З каліброваним стаціонарним шунтом 75ШС-50А і каліброваними проводами з індивідуальним додатковим опором типу Р105
50В/50А	5мА	75мВ	З каліброваним стаціонарним шунтом 75ШС-50А і каліброваними проводами з індивідуальним додатковим опором типу Р105
1А/3кВ	5мА	75мВ	З індивідуальним зовнішнім шунтом типу Р105 з щитовим додатковим каліброваним опором ДС 0,6 МОм, 5мА типу Р103
З двосторонньою шкалою
1,5 В - 0 - 1,5 В	1мА		Безпосереднє
3В - 0 - 3В	1мА
7,5 В - 0 - 7,5 У	1мА
15В - 0 - 15В	1мА
30В - 0 - 30В	1мА
50В - 0 - 50В	1мА
75В - 0 - 75В	1мА
150В - 0 - 150В	1мА
250В - 0 - 250В	1мА
300В - 0 - 300В	1мА
450В - 0 - 450В	1мА
600В - 0 - 600В	1мА		С добавочным сопротивлением 0,6МОм/1мА
1кВ - 0 - 1кВ	1мА		С добавочным сопротивлением 1МОм/1мА
1,5кВ - 0 - 1,5кВ	1мА		С добавочным сопротивлением 1,5МОм/1мА
3кВ - 0 - 3кВ	1мА		С добавочным сопротивлением 3МОм/1мА

      Амперметры М2001 и вольтметры М2001 допускают погрешность в измерениях, значение которой не превышает 2,5% от конечного значения.

    Амперметр М2001 и вольтметр М2001 под влиянием различных факторов допускают следующие изменения показаний:

    - при отклонении температуры окружающего воздуха от -50ᵒС до +60ᵒС - не более ±1,2% на каждые 10 градусов;

- під впливом зовнішнього магнітного поля напруженістю 400А/м - не більше ±1,5%;

- під впливом розташованого впритул з ним такого ж приладу, а також при установці приладів на феромагнітному щиті — не більше ±10%.

Умови експлуатації М2001

Амперметр М2001 і вольтметр М2001 розраховані на використання при температурі від -40ºС до +60ºС. Відносна вологість повітря повинна складати не більше 95%(при +35ºС).

Розміщення і монтаж М2001

    Амперметры М2001 и вольтметры М2001 предназначены для утопленного монтажа на вертикальных или горизонтальных панелях (щитах), изготовленных как из магнитных, так и немагнитных материалов.

    При монтаже М2001 нужно придерживаться следующих правил:

    - монтаж приборов должен быть произведен тщательно, без перекосов;

    - крепление амперметров М2001 и вольтметров М2001 на панели должно быть жестким и не создавать дополнительных нагрузок;

    - амперметр М2001 и вольтметр М2001 при монтаже следует располагать вдали от источников сильных магнитных полей с напряженностью выше 0,4кА/м;

- прилади, призначені для включення в мережу з напругою понад 650В, монтуються на ізоляторах у місці, недоступному для дотику.

Загальні
Висота	69.5 мм
Довжина	60 мм
Ширина	60 мм
Основні
Стан	Неліквід
Тип	Аналоговий
Тип вимірюваної напруги	DC
Колір	Золотистий
Тип вимірюваного струму	DC

•
