Преобразователи положения индуктивные щелевые типа ПИЩ-6-3
Преобразователи положения индуктивные щелевые типа ПИЩ-6-3
Преобразователи положения индуктивные щелевые типа ПИЩ предназначены для преобразования информации о местонахождении объектов, перемещающихся относительно чувствительного элемента преобразователя, в дискретный (бинарный) сигнал.
Срабатывание переключателей производится введением в щель алюминиевой пластины.
Особенности
Ширина щели - 6мм.
Минимальные размеры воздействующего элемента, мм: 20х12х0,5.
Максимальный рабочий ток в цепи нагрузки ПИЩ-6-3 - 100мА.
Степень защиты - IP65
Структура условного обозначения:
ПИЩ-6-Х:
ПИЩ – преобразователь индуктивный щелевой;
6 – ширина щели (6 мм);
Х – исполнение.
Преобразователи положения индуктивные щелевые типа ПИЩ предназначены для преобразования информации о местонахождении объектов, перемещающихся относительно чувствительного элемента преобразователя, в дискретный (бинарный) сигнал.
Срабатывание переключателей производится введением в щель алюминиевой пластины.
Особенности
Ширина щели - 6мм.
Минимальные размеры воздействующего элемента, мм: 20х12х0,5.
Максимальный рабочий ток в цепи нагрузки ПИЩ-6-3 - 100мА.
Степень защиты - IP65
Структура условного обозначения:
ПИЩ-6-Х:
ПИЩ – преобразователь индуктивный щелевой;
6 – ширина щели (6 мм);
Х – исполнение.

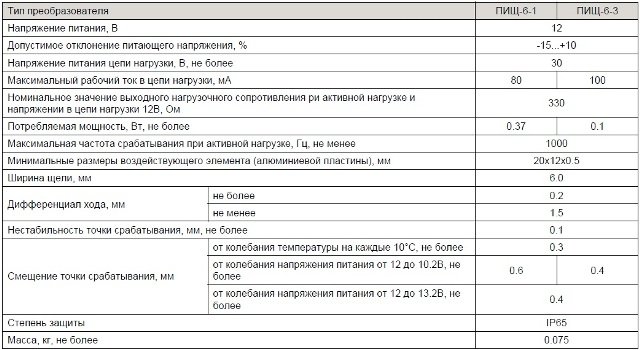

Технические характеристики
Схема подключения
Дополнительные характеристики | |
---|---|
Степень защиты | IP65 |
Номинальный ток | 100 мА |
Напряжение питания | 12 V DC В |
Тип выключателя | Индуктивный |
Бренд | СССР |
Размер | 19,5х28,5х81 мм |
Длина | 81 мм |
Страна производства | СССР |
Структура выхода | N-P-N |
Контакт | NO |
