Датчик бесконтактный серии ПИП-8-3

Общие сведения
Предназначены для преобразования информации о местонахождении объекта, перемещающегося относительно чувствительного элемента преобразователя в дискретный (бинарный) электрический сигнал.

Срабатывание преобразователя индицируется встроенным светодиодным индикатором.
Выключатели бесконтактные ПИП 8-3 применяются для подачи управляющего сигнала в электрическую цепь автоматизации, контроля, сигнализации, технологического процесса при перемещении управляющего элемента, которым может служить металлическая пластина или часть рабочей машины из феромагнитного материала, которая попадает в зону чувствительности датчика или же покидает ее.

Структура условного обозначения

ПИП-Х-3:

ПИП – преобразователь импульсный позиционный;

Х – номинальная дальность действия (8, 12 или 16мм);

3 – исполнение.

Технические характеристики

Преобразователи имеют два выхода – прямой и инверсный. На прямом выходе имеется сигнал при наличии металла в чувствительной зоне преобразователя (в сработанном состоянии). На инверсном выходе имеется сигнал при отсутствии металла в чувствительной зоне преобразователя (в отпущенном состоянии).

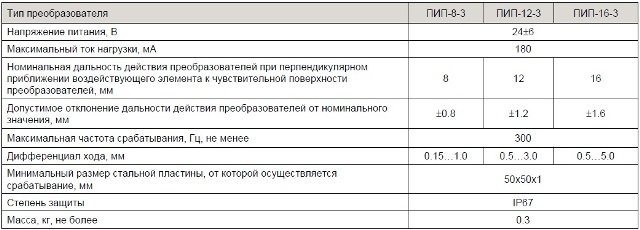

Характеристики:

Дополнительные характеристики
Степень защиты	IP67
Номинальный ток	180 мА
Напряжение питания	24 V DC В
Тип выключателя	Индуктивный
Бренд	СССР
Расстояние срабатывания	8 мм
Размер	64х43х95 мм
Длина	95 мм
Страна производства	СССР
Структура выхода	P-N-P
Контакт	NO+NC

Схема подключения
