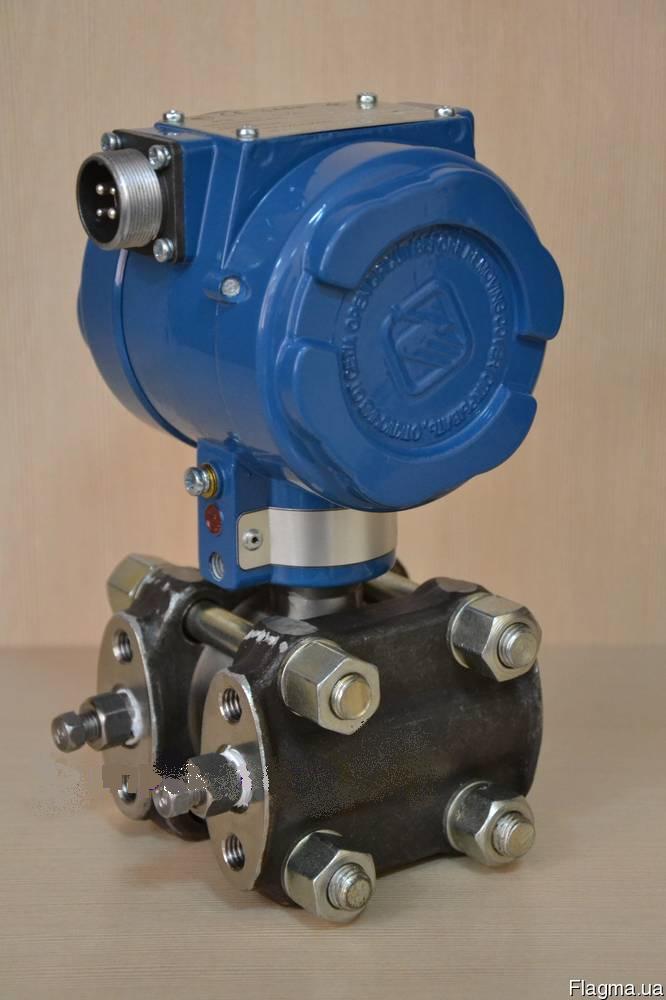

Датчики давления «Сафир» и «Сафир М»
В наличии
Договорная
Датчики давления «Сафир» и «Сафир М»
В наличии модели:
Сафир М-5120 Сафир М-5424 Сафир М-5215
Сафир М-5140
Сафир М-5151
Сафир М-5170
Датчики давления «Сафир» и «Сафир М» предназначены для измерения избыточного и абсолютного давления, разряжения и давления разряжения, разности давлений и гидростатического давления жидких и газообразных сред и преобразования измеренных величин в унифицированный сигнал постоянного тока.
Применяются:
- При автоматизации и контроле технологических процессов в энергетике, машиностроении, металлургии, газовой, нефтяной, химической и других отраслях промышленности;
- При учёте, в том числе коммерческом, жидкостей и газов
- В системах защиты и безопасности
Серия "Сафир-М" включает два модельных ряда - 2ххх (АО - с аналоговой обработкой сигнала) и 5ххх (ЦО - с цифровой обработкой сигнала), отличающихся только электронными блоками и имеют одинаковые метрологические показатели.
Внимание! Датчики давления «Сафир» и «Сафир М» полностью заменяются датчиками давления Сапфир-22, отличающимися высоким качеством, долговечностью, стабильными метрологическими характеристиками
Датчики моделей 5110, 5210, 5310 предназначены для измерения избыточного давления, давления-разрежения, разрежения рабочих сред контролируемых систем посредством линейного преобразования измеряемого давления или разрежения в выходной унифицированный сигнал постоянного тока
| Верхние пределы (диапазоны) измерений, kPa | ||
| Давление | Модель | |
| Избыточное | 5110 | 0,16; 0,25; 0,40; 0,63; 1,00; 1,60; 2,50 |
| Разрежение | 5310 | –0,16; –025; -0,40; -0,63; –1; –1,60;–2,50;–4,00* |
| Давление-разрежение | 5210 | От минус 0,800 до плюс 0,800; от минус 0,125 до плюс 0,125; |
Принцип действия
В корпусе измерительного блока расположен рычажный тензопреобразователь (ТП), отделенный от рабочей среды мембранами и жидкостью.
При подаче рабочих сред в камеры измерительного блока под воздействием различных по величине давлений происходит перемещение мембран и связанного с ними штока. Ленточка передает перемещение на рычаг ТП, что вызывает изменение сопротивления тензорезисторов. Электрический сигнал ТП в электронном блоке преобразуется в цифровую форму, программно линеаризуется, корректируется по температуре и преобразуется в унифицированный токовый сигнал.
Датчик давления Сафир (ДА, ДИ, ДВ, ДИВ)
|
Верхние пределы (диапазоны) измерений |
||||
|
|
|
|
|
|
|
абсолютное |
5020 |
|
1.6; 2.5; 4.0; 6.3; 10.0; 16.0; 25.0; 40.0 |
|
|
абсолютное |
5030 |
|
4.0; 6.3; 10.0; 16.0; 25.0; 40.0; 63.0; 100.0 |
|
|
абсолютное |
5040 |
|
10.0; 16.0; 25.0; 40.0; 63.0; 100.0; 160.0; 250.0; 400.0 |
|
|
абсолютное |
5041 |
|
10.0; 16.0; 25.0; 40.0; 63.0; 100.0; 160.0; 250.0; 400.0 |
|
|
абсолютное |
5050 |
|
25.0; 40.0; 63.0; 100.0; 160.0; 250.0; 400.0; 630.0 |
1.0; 1.6 |
|
абсолютное |
5051 |
|
25.0; 40.0; 63.0; 100.0; 160.0; 250.0; 400.0; 630.0 |
1.0; 1.6 |
|
избыточное |
5101 |
40.0; 63.0; 100.0; 160.0; 250.0; 400.0 |
|
|
|
избыточное |
5110 |
160.0; 250.0; 400.0; 630.0 |
1.0; 1.6; 2.5 |
|
|
избыточное |
5115 |
400.0; 630.0 |
1.0; 1.6; 2.5; 4.0; 6.3; 10.0 |
|
|
избыточное |
5120 |
|
1.6; 2.5; 4.0; 6.3; 10.0; 16.0; 25.0; 40.0 |
|
|
избыточное |
5130 |
|
4.0; 6.3; 10.0; 16.0; 25.0; 40.0; 63.0; 100.0 |
|
|
избыточное |
5140 |
|
10.0; 16.0; 25.0; 40.0; 63.0; 100.0; 160.0; 250.0; 400.0 |
|
|
избыточное |
5141 |
|
10.0; 16.0; 25.0; 40.0; 63.0; 100.0; 160.0; 250.0; 400.0 |
|
|
избыточное |
5150 |
|
25.0; 40.0; 63.0; 100.0; 160.0; 250.0; 400.0; 630.0 |
1.0; 1.6 |
|
избыточное |
5151 |
|
25.0; 40.0; 63.0; 100.0; 160.0; 250.0; 400.0; 630.0 |
1.0; 1.6 |
|
избыточное |
5160 |
|
630.0 |
1.0; 1.6; 2.5; 4.0; 6.3; 10.0; 16.0; 25.0 |
|
избыточное |
5161 |
|
630.0 |
1.0; 1.6; 2.5; 4.0; 6.3; 10.0; 16.0; 25.0 |
|
избыточное |
5170 |
|
|
2.5; 4.0; 6.3; 10.0; 16.0; 25.0; 40.0; 63.0; 100.0 |
|
избыточное |
5171 |
|
|
2.5; 4.0; 6.3; 10.0; 16.0; 25.0; 40.0; 63.0; 100.0 |
|
разрежение |
5201 |
40.0; 63.0; 100.0; 160.0; 250.0; 400.0 |
|
|
|
разрежение |
5210 |
160.0; 250.0; 400.0; 630.0 |
1.0; 1.6; 2.5; 4.0 |
|
|
разрежение |
5215 |
400.0; 630.0 |
1.0; 1.6; 2.5; 4.0; 6.3; 10.0 |
|
|
разрежение |
5220 |
|
1.6; 2.5; 4.0; 6.3; 10.0; 16.0; 25.0; 40.0 |
|
|
разрежение |
5230 |
|
4.0; 6.3; 10.0; 16.0; 25.0; 40.0; 63.0; 100.0 |
|
|
разрежение |
5240 |
|
10.0; 16.0; 25.0; 40.0; 63.0; 100.0 |
|
|
разрежение |
5241 |
|
10.0; 16.0; 25.0; 40.0; 63.0; 100.0 |
|
|
давление-разрежение |
5301 |
40.0; 63.0; 100.0; 160.0; 250.0; 400.0 |
|
|
|
давление-разрежение |
5310 |
160.0; 250.0; 400.0; 630.0 |
1.0; 1.6; 2.5; 4.0 |
|
|
давление-разрежение |
5315 |
400.0; 630.0 |
1.0; 1.6; 2.5; 4.0; 6.3; 10.0 |
|
|
давление-разрежение |
5320 |
|
1.6; 2.5; 4.0; 6.3; 10.0; 16.0; 25.0; 40.0 |
|
|
давление-разрежение |
5330 |
|
4.0; 6.3; 10.0; 16.0; 25.0; 40.0; 63.0; 100.0 |
|
|
давление-разрежение |
5340 |
|
10.0; 16.0; 25.0; 40.0; 63.0; 100.0 |
|
|
давление-разрежение |
5341 |
|
10.0; 16.0; 25.0; 40.0; 63.0; 100.0 |
|
|
давление-разрежение |
5350 |
|
25.0; 40.0; 63.0; 100.0; 160.0; 250.0; 400.0; 630.0 |
1.0; 1.6 |
|
давление-разрежение |
5351 |
|
25.0; 40.0; 63.0; 100.0; 160.0; 250.0; 400.0; 630.0 |
1.0; 1.6 |
|
разность давлений |
5410 |
160.0; 250.0; 400.0; 630.0 |
1.0; 1.6; 2.5; 4.0 |
|
|
разность давлений |
5415 |
400.0; 630.0 |
1.0; 1.6; 2.5; 4.0; 6.3; 10.0 |
|
|
разность давлений |
5420 |
|
1.6; 2.5; 4.0; 6.3; 10.0; 16.0; 25.0; 40.0 |
|
|
разность давлений |
5424 |
|
1.6; 2.5; 4.0; 6.3; 10.0; 16.0; 25.0; 40.0 |
|
|
разность давлений |
5430 |
|
4.0; 6.3; 10.0; 16.0; 25.0; 40.0; 63.0; 100.0 |
|
|
разность давлений |
5434 |
|
4.0; 6.3; 10.0; 16.0; 25.0; 40.0; 63.0; 100.0 |
|
|
разность давлений |
5440 |
|
10.0; 16.0; 25.0; 40.0; 63.0; 100.0; 160.0; 250.0; 400.0 |
|
|
разность давлений |
5444 |
|
10.0; 16.0; 25.0; 40.0; 63.0; 100.0; 160.0; 250.0; 400.0 |
|
|
разность давлений |
5450 |
|
25.0; 40.0; 63.0; 100.0; 160.0; 250.0; 400.0; 630.0 |
1.0; 1.6 |
|
разность давлений |
5454 |
|
25.0; 40.0; 63.0; 100.0; 160.0; 250.0; 400.0; 630.0 |
1.0; 1.6 |
|
разность давлений |
5460 |
|
630.0 |
1.0; 1.6; 2.5; 4.0; 6.3; 10.0; 16.0 |
|
разность давлений |
5464 |
|
630.0 |
1.0; 1.6; 2.5; 4.0; 6.3; 10.0; 16.0 |
|
гидростатическое |
5520 |
|
1.6; 2.5; 4.0; 6.3; 10.0; 16.0; 25.0; 40.0 |
|
|
гидростатическое |
5530 |
|
4.0; 6.3; 10.0; 16.0; 25.0; 40.0; 63.0; 100.0 |
|
|
гидростатическое |
5540 |
|
10.0; 16.0; 25.0; 40.0; 63.0; 100.0; 160.0; 250.0; 400.0 |
|
Датчики моделей 5110, 5210, 5310 предназначены для измерения избыточного давления, давления-разрежения, разрежения рабочих сред контролируемых систем посредством линейного преобразования измеряемого давления или разрежения в выходной унифицированный сигнал постоянного тока
|
Верхние пределы (диапазоны) измерений, kPa |
||
|
Давление |
Модель |
|
|
Избыточное |
5110 |
0,16; 0,25; 0,40; 0,63; 1,00; 1,60; 2,50 |
|
Разрежение |
5310 |
–0,16; –025; -0,40; -0,63; –1; –1,60;–2,50;–4,00* |
|
Давление-разрежение |
5210 |
От минус 0,800 до плюс 0,800; от минус 0,125 до плюс 0,125; от минус 0,200 до плюс 0,200; от минус 0,315 до плюс 0,315; от минус 0,500 до плюс 0,500; от минус 0,800 до плюс 0,800; от минус 1,250 до плюс 1,250; (от минус 2,000 до плюс 2,000)* |
|
Масса датчика |
7,0 kg, не более |
|
Принцип действия
В датчиках разрежения измеряемое разрежение подается в камеру «–». камера «+» соединена с атмосферой,
Электрический сигнал ТП в электронном блоке преобразуется в цифровую форму, программно линеаризуется, корректируется по температуре и преобразуется в унифицированный токовый сигнал.
В датчиках избыточного давления и давления-разрежения камера «–» соединена с атмосферой, а измеряемое давление подается в камеру «+». В корпусе измерительного блока расположен рычажный тензопреобразователь (ТП), отделенный от рабочей среды мембранами и жидкостью. При воздействии измеряемого давления или разрежения происходит перемещение мембран и связанного с ними штока. Ленточка передает перемещение на рычаг ТП, что вызывает изменение сопротивления тензорезисторов.
Датчики моделей 5410, 5415, 5420, 5424
предназначены для измерения: разности давлений рабочих сред контролируемых систем посредством линейного преобразования измеряемой разности давлений в выходной унифицированный сигнал постоянного тока; расхода жидкостей и газов.
|
Модель |
Верхние пределы (диапазоны) измерений, kPa |
Рабочее избыточное давление, МПа |
|
5410 |
0,16, 0,25, 0,40, 0,63, 1,00, 1,60, 2,50, 4,00 |
1,6, 2,5, 4,0 |
|
5415 |
0,40, 0,63, 1,00, 1,60, 2,50, 4,00, 6,30, 10,00 |
4,0, 10,0 |
|
5420 |
1,60, 2,50, 4,00, 6,30, 10,00, 16,00, 25,00, 40,00 |
4,0, 10,0, 16,0, 25,0 |
|
5424 |
32,0, 40,0 |
|
|
Масса датчика |
5410 – 7кг 5415, 5420, 5424 6,4кг |
|
Принцип действия
В корпусе измерительного блока расположен рычажный тензопреобразователь (ТП), отделенный от рабочей среды мембранами и жидкостью.
При подаче рабочих сред в камеры измерительного блока под воздействием различных по величине давлений происходит перемещение мембран и связанного с ними штока. Ленточка передает перемещение на рычаг ТП, что вызывает изменение сопротивления тензорезисторов. Электрический сигнал ТП в электронном блоке преобразуется в цифровую форму, программно линеаризуется, корректируется по температуре и преобразуется в унифицированный токовый сигнал.
