Указатель уровня жидкости 12кч11бк Ру25 (рамка уровня)
Застосовуються в парових котлах, судинах, апаратах і резервуарах для рідини з тиском до 25 атм і температурою до 250 °C - рамки постачаються в складі з плоским рифленим склом - відбиття і заломлення променів світла в гранях скла забезпечує надання рівня рідини, яке приймає темний відтінок - покажчик рівня № 2 використовується для котлів типу Е -1/9 - покажчик рівня № 6 використовується для котлів типу ДКВР.
Покажчик рівня рідини 12с11бк №8 застосовується для установки на запірних пристроях котлів, посудин, апаратів і резервуарах для води та інших агресивних рідин при температурі до 250 ° с і тиск до 25атм.
Рамка покажчика рівня рідини складається з корпусу і кришки між якими вставляється скло рифлене.
Матеріал деталей:
Корпус: сталь 20
Кришка: сталь 20
Штуцер: сталь 3
Прокладки - пароніт
Скло рифлене з ГОСТ 1663-81

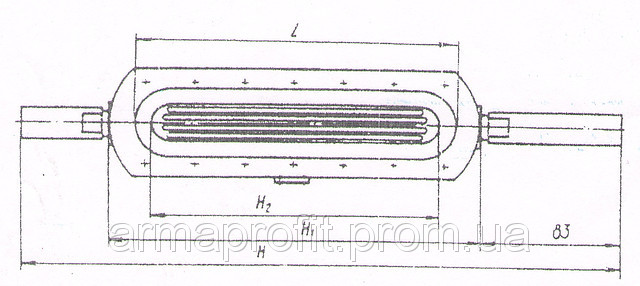

№ покажчика | Н | Н1 | Н2 | L довжина скла | Маса, кг |
---|---|---|---|---|---|
2 | 300 | 162 | 124 | 140 | 3,00 |
3 | 320 | 182 | 144 | 160 | 4,0 |
4 | 360 | 224 | 174 | 190 | 4,2 |
5 | 390 | 254 | 204 | 220 | 4,7 |
6 | 420 | 284 | 234 | 250 | 5,4 |
7 | 450 | 314 | 264 | 280 | 6,0 |
8 | 490 | 354 | 304 | 320 | 6,6 |
9 | 510 | 374 | 324 | 340 | 7,6 |
Характеристики
Основні атрибути | |
---|---|
Країна виробник | Україна |
|
|
Користувальницькі характеристики | |
Максимальний робочий тиск | 25 бар |
Матеріал корпусу | Сталь |
