Запорные устройства

Запорные устройства указателей уровня жидкости
Устройство предназначено для установки на котельное оборудование марки Е-1/9 и ДКВР или на емкости, где требуется применить указатель уровня жидкости, а также в тех случаях, когда необходимо перекрыть доступ рабочей среды к уровнемеру. Помимо уровнемеров, в трубопроводную арматуру могут вставляться стеклянные или кварцевые трубки, а выбор того или иного способа целиком зависит от проходящего через неё потока.
Виды
Запорные устройства бывают двух видов:
крановые - применяются на котлах и других емкостях или резервуарах. Их конструкция состоит из нижнего, верхнего и спускного кранов, который предназначается для продувки. Используются для воды или другой жидкой рабочей среды;
вентильные - используются для прекращения подачи потока в смотровое стекло уровнемера. Оба вентиля оснащены шаровым затвором, который автоматически перекрывает проход в том случае, если сломается стекло.

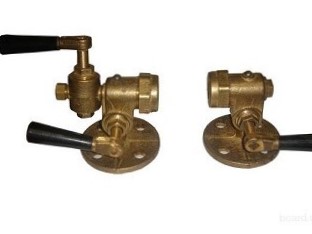

На котлы марки ДКВР устанавливаются запорные устройства 12б3бк, а для котлов Е-1/9 - 12б2бк. Устройство 12б2бк относится к крановому виду, производится из латуни и имеет фланцевое соединение с номинальным диаметром 20 миллиметров, которое гарантирует устойчивость к разного рода деформации. Такое устройство способно выдержать давление 0,0016 Па и максимальную температуру, которая может доходить до 250 градусов. Используется в сочетании с трубками из кварцевого стекла. Аналогичные характеристики имеют и устройства 12б3бк, с той разницей, что они обеспечивают работу при давлении в 0,0025 Па.
Запорная вентильная арматура 12с13бк, 12нж13бк подходит для котлов с давлением 0,004 Па и выдерживает более высокие температуры, вплоть до 300 градусов. Изготавливаются устройства из нержавеющей или обычной стали и имеют цапковый вид соединения. Аналогично крановым, вентильные модели используются с уровнемерами или цилиндрическими трубками из кварцевого стекла.
