Манометры авиационные МА
МА-4
МА-16КМ
МА-25К
МА-40
МА-60
МА-100
МА-160
МА-250

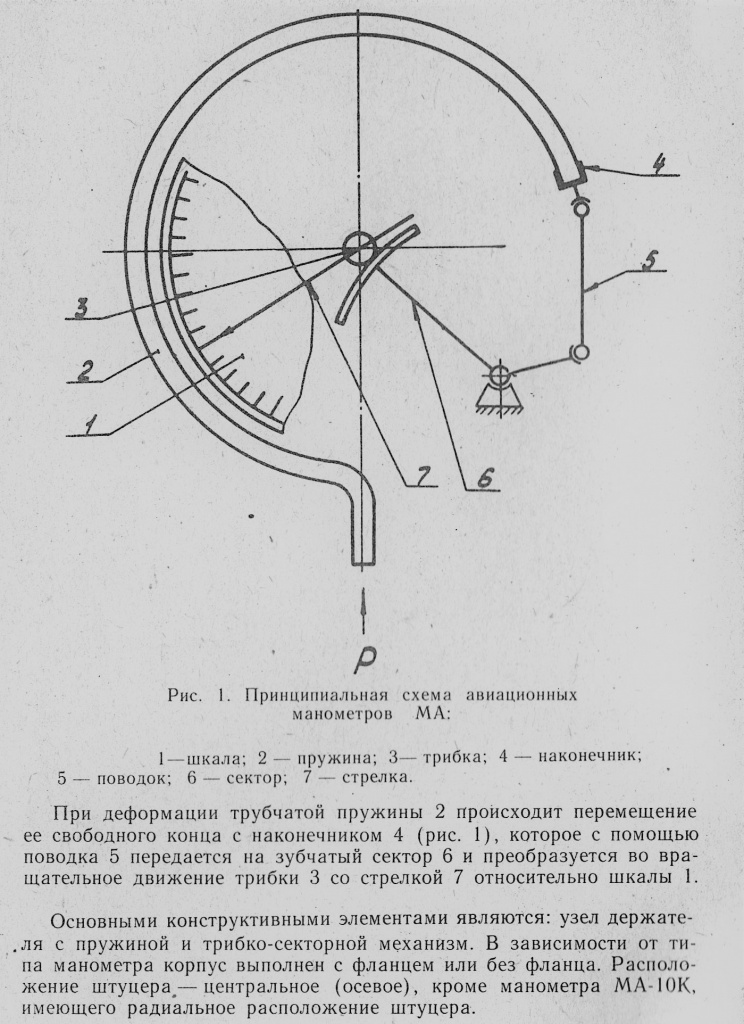

Манометры авиационные МА предназначены для измерения избыточного давления воздуха, кислорода, жидкости АМГ-10 и других жидких и газообразных сред, неагрессивных по отношению к соприкасающимся материалам (сплаву 36НХТЮ (ЭИ-702); латунь ЛС59-1; бронзе БрКМцЗ-1; припою ПСр40 и латуни ЛАНКМц 75-2-2,5-0,5-0,5; ЛС59-1; припою ПСр40 - для остальных типов манометров).
Класс точности - 4.
Типы манометров: МА-4, МВ-4, МА-6К, МК-6, МА-10, МВ-10М, МА-10К, МК-10, МА-16К, МК-18, МА-25К, МА-25КМ, МА-40, МА-60, МГ-60М, МВ-30, МВ-60М, МА-60К, МК-13М, МА-100, МВ-100М, МА-100В, МГ-100М, МВ-80М, МА-160, МГ-160М, МА-250М, МВ-250М, МГ-250М, МА-250, МГ-250П, МА-250КМ, МА-250К, МК-12М.
Манометры предназначены для установки в агрегатах и системах летательных аппаратов и наземной авиационной техники.
По устойчивости к климатическим воздействиям манометры изготавливаются в исполнении В2, но при этом могут работать (кроме манометров МА-25К, МА-250, МА-250К) при температуре от минус 60 до плюс 80° С, а манометры МА-25К, МА-250, МА-250К—при температуре от минус 60 до плюс 160° С и относительной влажности до 100% при температуре 35° С.
Класс точности - 4. Маномемтр МА-25 может поставляться класса точности 2,5
Условное обозначение манометра, верхние пределы измерений, интервалы между оцифрованными отметками шкалы, цена деления шкалы, предел, допускаемой основной погрешности показаний при t=(20±5)° С указаны в таблице.
Обозначение (шифр) манометра |
Верхний предел измерений, кгс/см2 |
Интервал между оцифров. отметками, кгс/см2 |
Цена деления шкалы, кгс/см2 |
Предел допускаемой основной погрешности показаний, кгс/см2 |
Заменяемый прибор, в том числе в тропическом исполнении |
МА-4 |
4 |
1,0 |
0,2 |
±0,16 |
МВ-4 |
МА-6К |
6 |
2,0 |
0,2 |
±0,24 |
МК-6 |
МА-10 |
10 |
2,0 |
0,5 |
±0,4 |
МВ-10М |
МА-10К |
10 |
2,0 |
0,5 |
±0,4 |
МК-10 |
МА-16К |
16 |
4,0 |
0,5 |
±0,64 |
МК-18 |
МА-25К |
25 |
5,0 |
1,0 (0,5)* |
±1,0 (±0,625)* |
- |
МА-25КМ |
25 |
5,0 |
1,0 |
± 1,0 |
- |
МА-40 |
40 |
10 |
2,0 |
± 1,6 |
МВ-30 |
МА-60 |
60 |
20 |
2,0 |
±2,4 |
МГ-60М МВ-60М |
МА-60К |
60 |
20 |
2,0 |
±2,4 |
МК-13М |
МА-100 |
100 |
20 |
5,0 |
±4,0 |
МВ-100М МГ-100М |
МА-100В |
100 |
20 |
5,0 |
±4,0 |
МВ-80М |
МА-160 |
160 |
40 |
5,0 |
±6,4 |
МГ-160М |
МА-250М
МА-250 |
250 |
50 |
10 |
± 10 |
МВ-250М МГ-250М МГ-250П |
МА-250КМ
МА-250К |
250 |
50 |
10 |
± 10 |
МК-12М |
1. (0,5)* и (±0,625)* - для манометра МА-25К класса точности 2,5.
2. Буква «К» в обозначении манометра указывает, что манометр предназначен для измерения давления кислорода.
ТИПЫ
МА-4, МА-10, МА-40, МА-60, МА-100, МА-250М, |
манометры без фланца |
МА-160, МА-16К, МА-25КМ, МА-60К, МА-25К |
с передним фланцем |
МА-10К |
манометры без фланца |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Верхние значения диапазона показаний, кгс/см |
160; 250 4; 6; 10; 16; 25; 40; 60; 100; |
2. Класс точности | 4 |
3. Температура окружающей среды, °С |
для манометров МА-25К, МА-250, МА-250К) –60…+80; –60…+160 |
4. Климатическое исполнение | В2 |
5. Относительная влажность при температуре 35°С, %, не более | 100 |
6. Присоединительная резьба: МА-4, МА-10, МА-40, МА-60, МА-100, МА-250М, МА-250, МА-100В |
М10х1 (переходная гайка М14х1,5 кроме МА-100В) |
МА-25К, МА-250, МА-250К | М12х1 |
МА-160 | М14х1,5 |
МА-6К, МА-250КМ, МА-250К, МА-10К | Труб. 1/4” |
МА-16К, МА-25КМ, МА-60К, МА-25К | К 1/8” ГОСТ 6111-52 |
10. Диаметр корпуса, мм | 60 |
11. Масса, кг, не более | 0,25 |
12. Изготавливаются по | ТУ 25-02.1549-74 |
Манометр остается работоспособным в условиях воздействия вибрационных нагрузок в диапазоне частот от 20 до 80 Гц с ускорением до 2,5 g.
Манометры МА-25К, МА-250 и МА-250К остаются работоспособными в условиях воздействия температуры окружающей среды от минус 60° С до плюс 160° С, а также допускается кратковременное (20 мин в течение каждого часа работы) повышение температуры до 200° С.
Манометры МА-4, МА-6, МА-6К, МА-10, МА-10К, МА-16К, МА-25КМ, МА-40, МА-60, МА-60К, МА-100, МА-100В, МА-160, МА-250КМ, МА-250М остаются работоспособными в условиях воздействия температуры окружающей среды от минус 60 до плюс 80 ° С.
Манометры по устойчивости к климатическим воздействиям соответствуют исполнению В категории 2.
Манометры остаются работоспособными после воздействия морского тумана, плесневых грибов, инея и росы.
Манометры остаются работоспособными после воздействия:
-вибрационных нагрузок в диапазоне частот от 5 до 300 Гц с ускорением до 7 g;
-ударных нагрузок с ускорением до 12 g, длительностью ударного импульса 20÷50 мс и числом ударов 40-80 в мин;
-линейных (центробежных) нагрузок с ускорением до 10 g;
-транспортирования любым видом транспорта на любое расстояние с ускорением не более 15 g при длительности ударного импульса 5±10 мс.
Фон циферблата - черный матовый; отметки и цифры - белые матовые (под красный свет), покрытые люминофором (кроме манометров МА-25К, МА-250, МА-250К).
