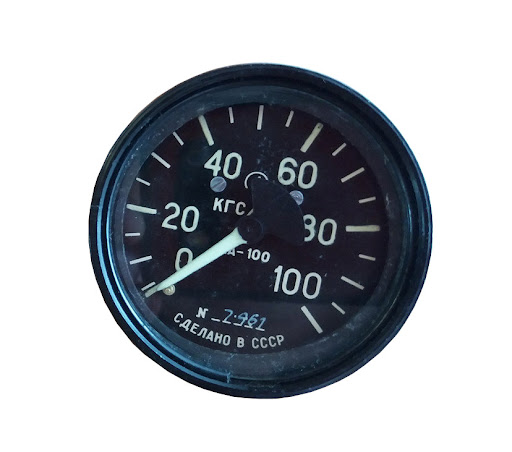

Манометр авиационный МА-100

Манометры авиационные МА предназначены для измерения избыточного давления воздуха, кислорода, жидкости АМГ-10 и других жидких и газообразных сред, неагрессивных по отношению к соприкасающимся материалам (сплаву 36НХТЮ (ЭИ-702); латунь ЛС59-1; бронзе БрКМцЗ-1; припою ПСр40 и латуни ЛАНКМц 75-2-2,5-0,5-0,5; ЛС59-1; припою ПСр40 - для остальных типов манометров).
Класс точности - 4.
Типы манометров: МА-4, МВ-4, МА-6К, МК-6, МА-10, МВ-10М, МА-10К, МК-10, МА-16К, МК-18, МА-25К, МА-25КМ, МА-40, МА-60, МГ-60М, МВ-30, МВ-60М, МА-60К, МК-13М, МА-100, МВ-100М, МА-100В, МГ-100М, МВ-80М, МА-160, МГ-160М, МА-250М, МВ-250М, МГ-250М, МА-250, МГ-250П, МА-250КМ, МА-250К, МК-12М.
Манометры предназначены для установки в агрегатах и системах летательных аппаратов и наземной авиационной техники.
По устойчивости к климатическим воздействиям манометры изготавливаются в исполнении В2, но при этом могут работать (кроме манометров МА-25К, МА-250, МА-250К) при температуре от минус 60 до плюс 80° С, а манометры МА-25К, МА-250, МА-250К—при температуре от минус 60 до плюс 160° С и относительной влажности до 100% при температуре 35° С.
Класс точности - 4. Маномемтр МА-25 может поставляться класса точности 2,5

Условное обозначение манометра, верхние пределы измерений, интервалы между оцифрованными отметками шкалы, цена деления шкалы, предел, допускаемой основной погрешности показаний при t=(20±5)° С указаны в таблице.

Обозначение (шифр)

манометра

Верхний предел измерений, кгс/см2

Интервал между оцифров. отметками, кгс/см2

Цена деления шкалы, кгс/см2

Предел допускаемой основной погрешности показаний, кгс/см2


Манометр остается работоспособным в условиях воздействия вибрационных нагрузок в диапазоне частот от 20 до 80 Гц с ускорением до 2,5 g.
Манометры МА-25К, МА-250 и МА-250К остаются работоспособными в условиях воздействия температуры окружающей среды от минус 60° С до плюс 160° С, а также допускается кратковременное (20 мин в течение каждого часа работы) повышение температуры до 200° С.
Манометры МА-4, МА-6, МА-6К, МА-10, МА-10К, МА-16К, МА-25КМ, МА-40, МА-60, МА-60К, МА-100, МА-100В, МА-160, МА-250КМ, МА-250М остаются работоспособными в условиях воздействия температуры окружающей среды от минус 60 до плюс 80 ° С.

Манометры по устойчивости к климатическим воздействиям соответствуют исполнению В категории 2.

Манометры остаются работоспособными после воздействия морского тумана, плесневых грибов, инея и росы.

Манометры остаются работоспособными после воздействия:
-вибрационных нагрузок в диапазоне частот от 5 до 300 Гц с ускоре­нием до 7 g;
-ударных нагрузок с ускорением до 12 g, длительностью ударного импульса 20÷50 мс и числом ударов 40-80 в мин;
-линейных (центробежных) нагрузок с ускорением до 10 g;
-транспортирования любым видом транспорта на любое расстояние с ускорением не более 15 g при длительности ударного импульса 5±10 мс.
Фон циферблата - черный матовый; отметки и цифры - белые матовые (под красный свет), покрытые люминофором (кроме манометров МА-25К, МА-250, МА-250К).
